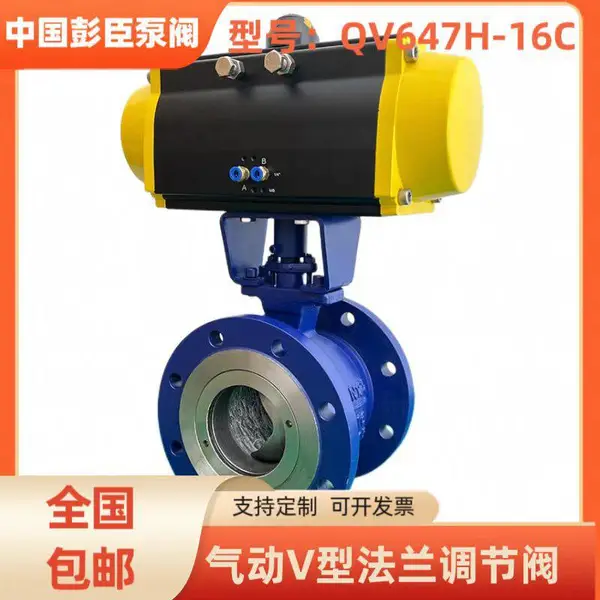

| 品牌：彭臣泵阀 | 型号：QV647H-16C | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 3C阀门类别：工业 |
| 公称通径：300mm | 适用介质：各种高腐蚀化学介质 |
名称： | VQ647H气动V型调节球阀 |
型号： | VQ647H |
口径： | DN15-300 |
压力： | 1.0-6.4Mpa |
材质： | 铸钢，不锈钢，碳钢，衬胶 |
■特点及用途
V型球阀是我公司引进国外技术制造的一种新型球阀。采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。结构紧凑，通用性强，流量特性为近似等***比，可调范围大，可调比为100:1。蜗轮传动V型球阀还具有***调节并可靠定位的功能。V型球阀适用Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。
■性能规范
公称通径DN（mm） | 25-300 | ||||
公称压力PN(MPa) | 1.6 | ||||
公称压力 | 强度试验 | 2.4 | |||
密封试验 | 1.8 | ||||
材料\材料代号 | C | P | R | ||
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||
密封圈 | 硬质合金 | ||||
填料 | 聚四氟乙烯、柔石墨 | ||||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | |
适用温度 | -28℃～500℃ | ||||
执行器 | 型号 | GT或AW系列 | |||
气源压力 | 0.3-0.7MPa | ||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 |
GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 |
